云点梯形丝杠产品介绍

发布日期:2018-11-29

梯形丝杠齿形为梯形齿,属于螺旋传动的一种,通过螺母与螺杆的旋合传递运动和动力,将旋转运动转换成直线运动。

梯形丝杠具有传动效率高、定位准确、承载力大的特点,最适合承受轴向负载或承受重载的用途。

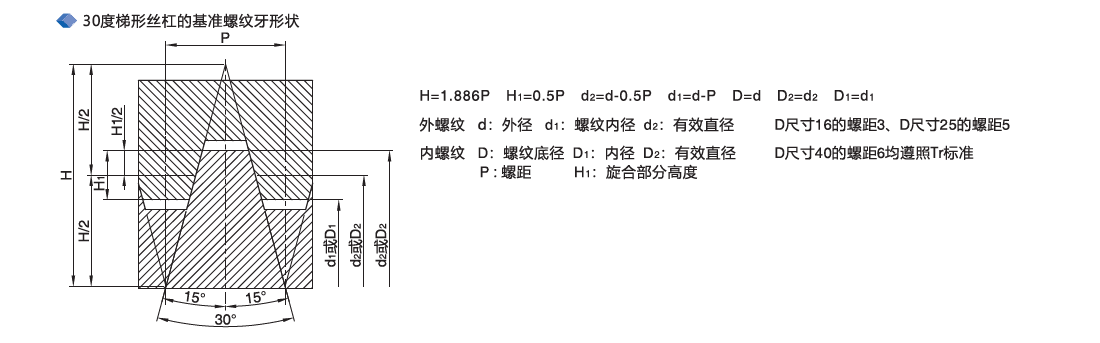

云点30度梯形丝杠的基准螺纹牙形状

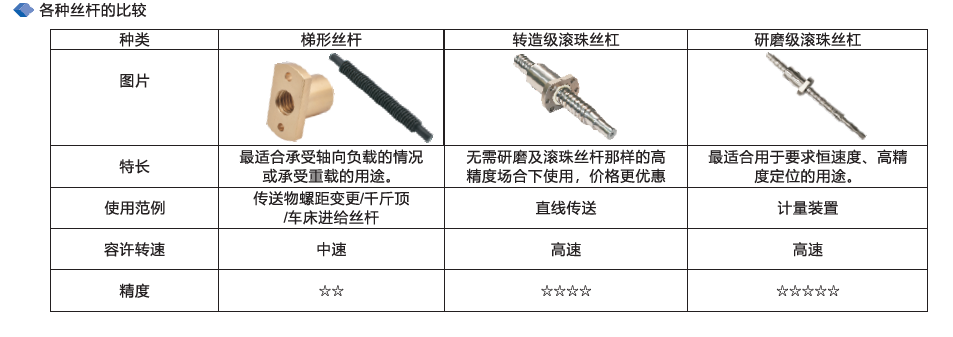

云点各个丝杠的比较

30度梯形丝杠的安装与维护

(1)制作组件的安装

1、将梯形丝杠插入固定侧支座组件

2、插入轴环后,临时坚固附带的坚固螺帽。以紧固扭矩的1/3坚固。此时,须将支持侧支座组件插入支持侧,固定后进行作业。

3、一边转动丝杠轴,一边坚固螺帽,以使整体动作流畅。

4、整体动作流畅后,以紧固扭矩完全固定。

(2)丝杆用螺母的安装

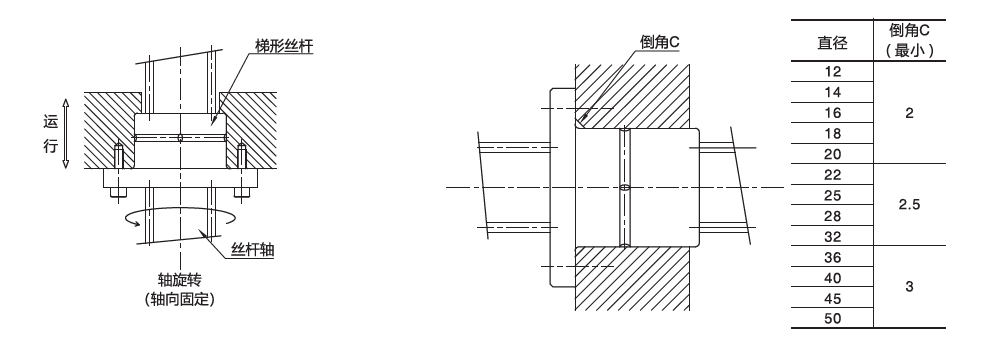

1、有关支撑座的倒角

为了增加梯形丝杠兰根部的强度,需要将角落处加工R型。因此有必要对支撑座的内角进行倒角。

2、推荐安装方向当在竖直方向上使用丝杠轴输运重物时,应如图示安装丝杠才是安全的,因为这样可以在安装孔上提供支撑心防止移动的物体掉落,即使梯形丝杠由于过载或受到冲击而破裂也没有问题。

云点丝杠用螺母的安装

(3)安装示例

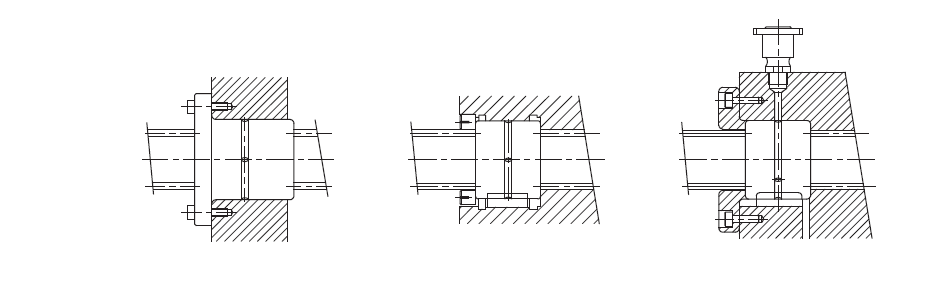

下图显示了梯形丝杠的安装范例。当安装梯形丝杠时,要充分保证轴向的固定强度。

云点梯形丝杠安装示例

润滑

梯形丝杠在交货时未涂布润滑油润滑脂,因此需要在安装轴承后提供适量的润滑油.润滑脂。

(1)油润滑

建议对梯形丝杠采用油润滑,特别是油池润滑更有效。油池润滑是最适当的方法,因此这种方法可以满足苛刻的条件,例如高速、重负荷或外部热传递,并且使梯形丝杠冷却、滴油润滑适合于中低速度和中轻负荷的情况。可根据下表中显示的条件选择润滑油。

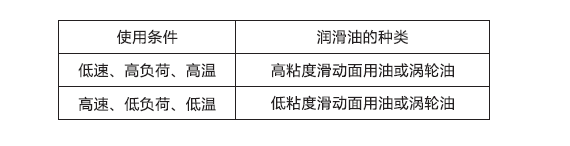

云点梯形丝杠润滑使用表

(2)油脂润滑

在较少使用的低速讲给情况下,用户可以定期用手向轴内涂抹油脂或者利用梯形杠上的油脂孔进行润滑。建议使用锂皂基润滑脂2号。

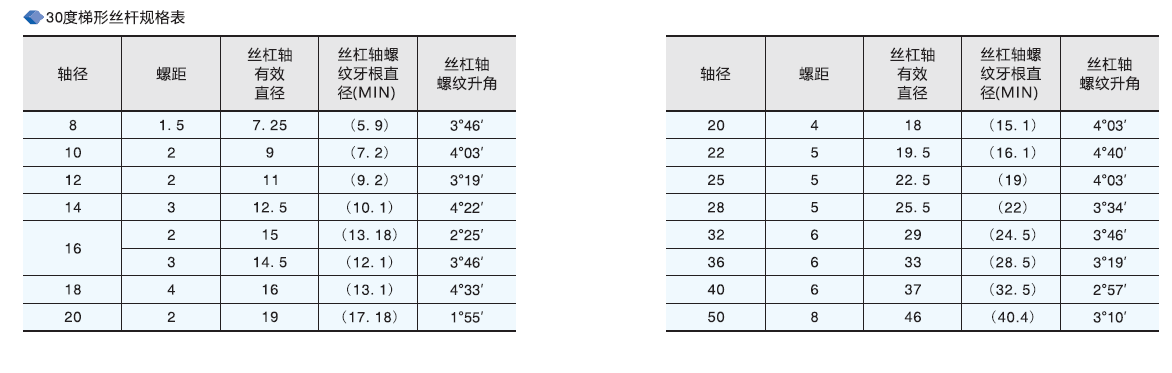

云点30度梯形丝杠规格表
