VIDI云点球头柱塞产品简介

发布日期:2019-01-22

球头柱塞也叫弹簧柱塞,或者是定位珠/柱,是在螺牙内部装设弹簧,使其内部的珠子&销子设定预压力,上下行程运动的产品。适用于机械装置,夹治具,模具,自动化机械等。

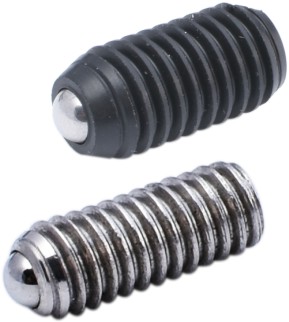

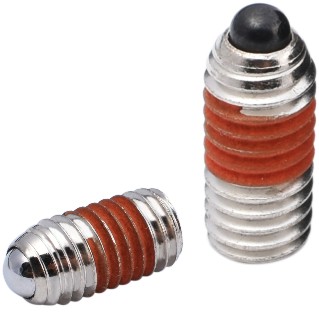

云点柱塞 云点柱塞(加长型)
球头柱塞也叫弹簧柱塞,或者是定位珠/柱,是在螺牙内部装设弹簧,使其内部的珠子&销子设定预压力,上下行程运动的产品。适用于机械装置,夹治具,模具,自动化机械...等。球头柱塞作为可以提供压力和准确定位的元件,其固定方式各式各样,大有压入式和螺纹锁紧型。螺纹有一字槽和内六角两种锁紧方式,压入式的有外壳为不锈钢和塑料两种。柱体本身有长,短,标准型,以适应压力和固定本体。弹簧分为 轻负载和重负载两种。球体材质有硬化的钢材或不锈钢,还可使用人造材料尼龙,聚甲醛树脂(聚甲醛弹簧装置)或酚醛树脂。 这些材料提供高强度和耐久性有足够的弹性,具体使用看受力材质的要求而定,譬如软金属材料使用尼龙材质球头为必须的。


产品特性说明:

1.问题:旋钮柱塞是否可以承受径向力?

   解说:不可以,只能承受轴向力。

2.问题:球头柱塞的作用?

解说:规定了前端球头的行程,可用于工件的临时定位、分度等用途。

3.问题:弹簧柱塞的作用?

解说:前端呈销型,可用于顶出工件或挡块。

4.问题:旋钮柱塞的作用?

解说:可利用旋钮及把手,以手动方式进行销的进出操作,适合工件的 临时定位。

5. 问题:负载min和max是什么含义?

    解说:负载min表示初始负载值,max表示球头最大压入限度时的负载值。

6.问题:球头柱塞的防松动处理是指什么?

解说:利用填充在微胶囊中的厌性气体粘合剂进行固定。一旦松动后将会失效,所以需要使用螺纹用厌气性粘合剂。超过25摄氏度,72小时的条件下放置时,防松动效果最理想。

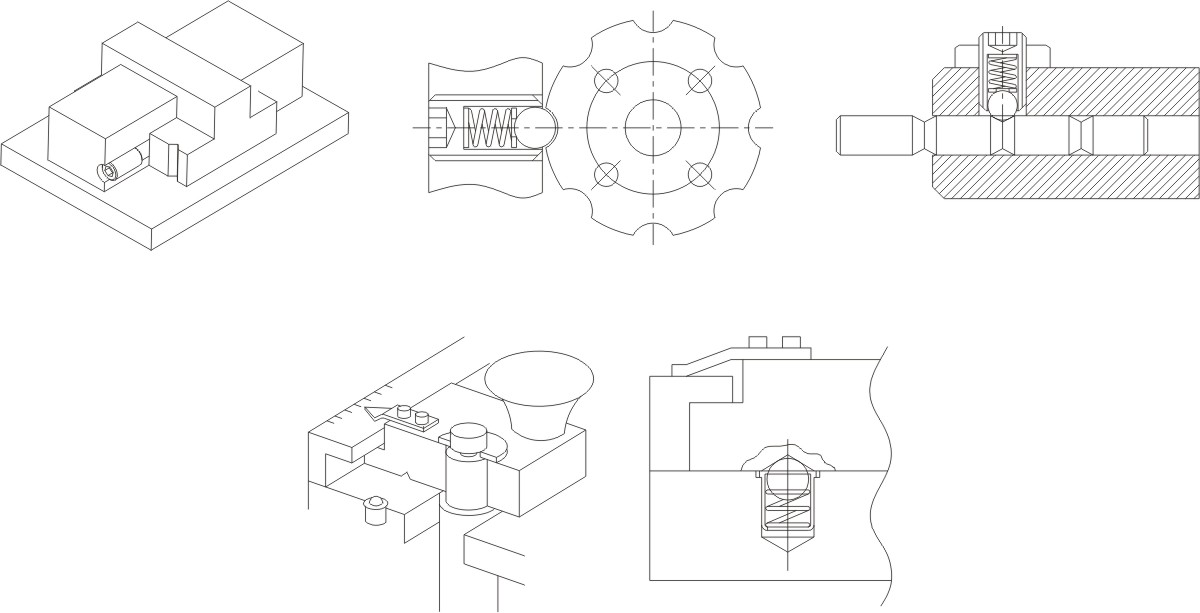

使用案例:

柱塞使用案例
