VIDI云点防松动垫圈产品介绍

发布日期:2019-04-15

防松垫圈由两片垫圈组成,外侧是带有放射状凸纹面,内侧为斜齿面。

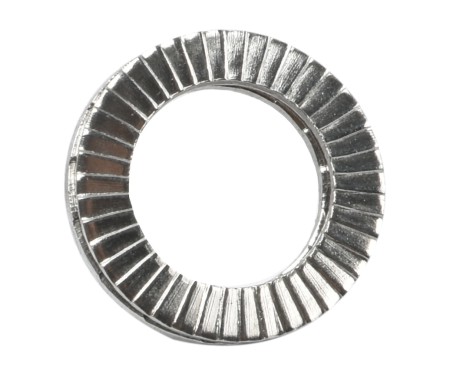

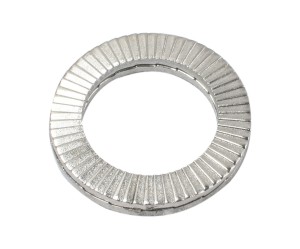

云点防松动垫圈(不锈钢)         云点防松动垫圈(碳钢)

防松动垫圈的特点

1.最高的安全性能

2.防止由于振动和动力负载引起的松动

3.安装拆卸容易

4.锁紧效果不受润滑影响

5.无论预紧力高低都具有良好的锁紧效果

6.可以控制预紧力的高低

7.具有与标准螺栓/螺母相同的温度特性

8.可重复使用

防松垫圈的原理

防松垫圈是2个为1组,每片的外侧带有放射状的凸纹面,而内侧为斜齿面。斜齿面上角度α大于螺栓螺纹角度β,装配时内侧斜齿面是相对的,外侧放射状凸纹面与两端接触面成咬合状态,当连接件受到振动并使螺栓发生松动趋势时仅允许两片垫圈内侧斜齿间相对错动产生抬升张力,从而达到100%的防松效果。

正确的组装方法和反复使用时的注意事项

防松垫圈可以重复利用,再次使用时请确认齿牙无破损、无裂纹后(如下图)正确安装使用。为减少摩擦,建议重复利用时使用润滑油。

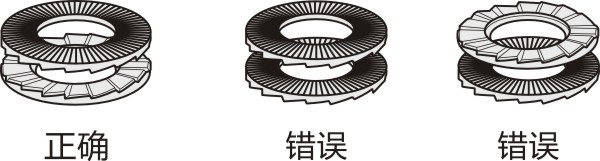

防松动垫圈的组装方法

使用案例

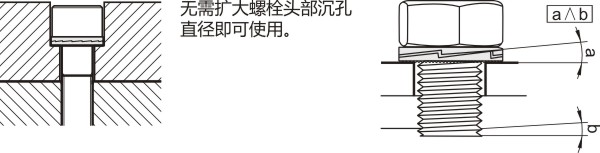

防松动垫圈使用案例
