云点旋钮柱塞产品说明

发布日期:2019-05-07

旋钮柱塞特性说明:

复位型

1.产品在静止状态下前端销部位保持突出状态;

2.产品内置弹簧可以保证旋钮拉出来后,在释放旋钮后销部自动归位。

自锁型

1.产品旋钮中部设置有开槽位置,通过拉 伸旋转旋钮契合槽位(销部突出)或卡槽 (销部收缩),以此设计来实现产品的自锁功能。

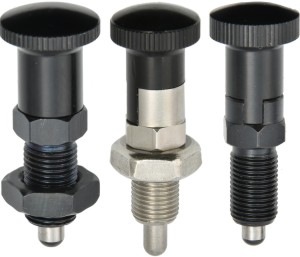

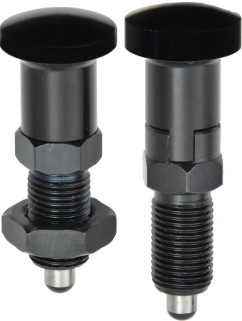

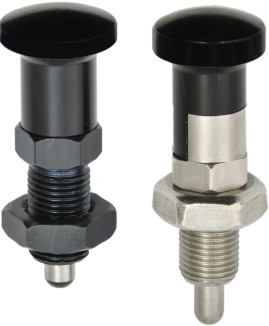

云点旋钮柱塞                              云点旋钮柱塞                           云点旋钮柱塞



产品使用性能:产品安装位置(B/Ph7)与销部的同轴度保证在5um精度范围,销部公差按照h7公差进行管控,适配公差内可以有效的抑制销部的松动。

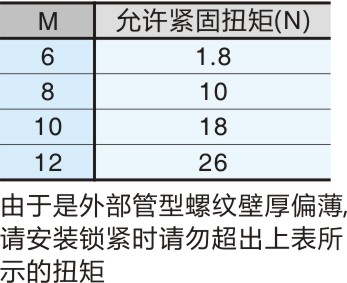

M尺寸值允许紧固扭矩

M尺寸允许紧固扭矩

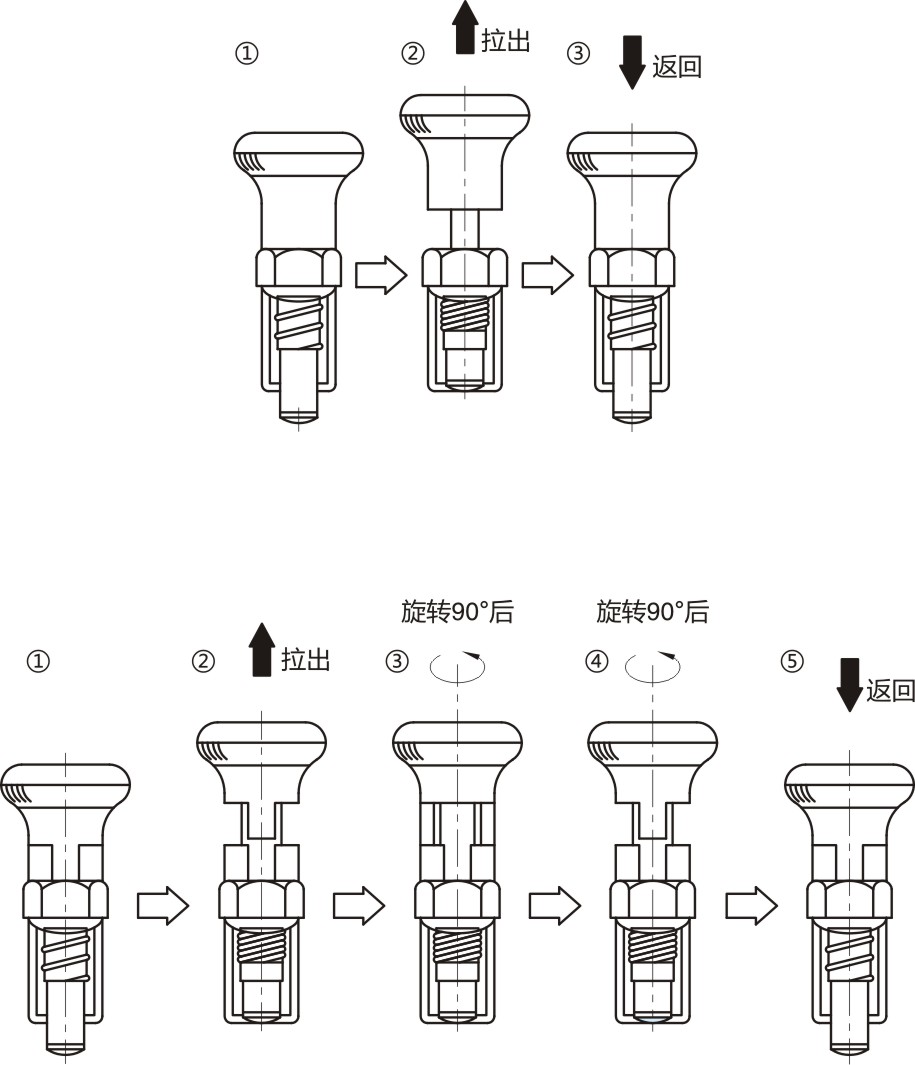

旋钮柱塞使用说明图

旋钮柱塞使用说明图

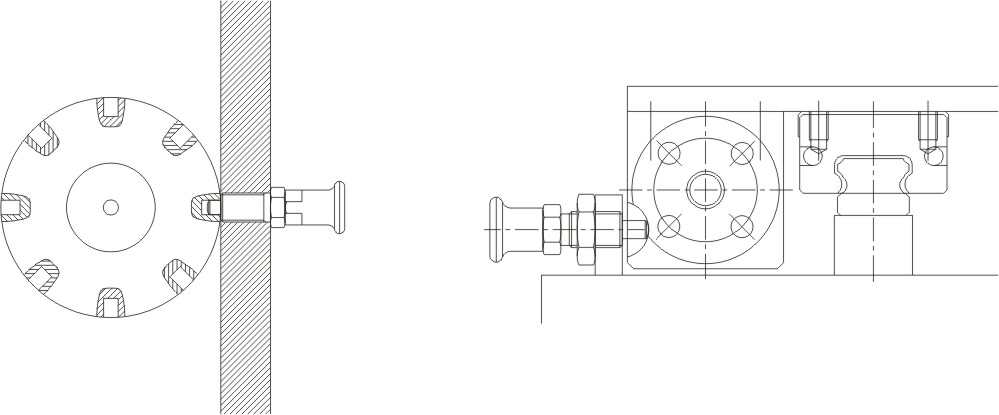

使用案列

旋钮柱塞使用案列
