【知识科普】线性滑轨配置及安装技巧

发布日期:2019-09-20

线性运动滑轨是支撑和引导运动部件,按给定的方向做往复直线运动。随着高精密的直线滑轨工业自动化中运用广泛,掌握一定的配置/安装技巧是很有必要的。

0
1
滑轨配置

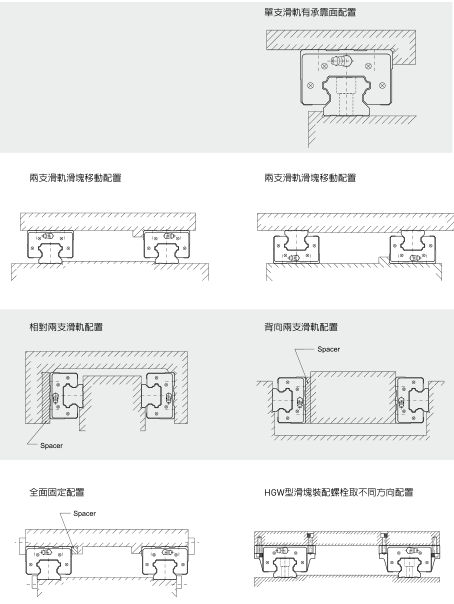

能承受上下左右方向负荷,可根据机台结构与工作负荷方向配置线性滑轨组。

0
2
安装技巧

其安装方法主要以振动、冲击力的程度、行走精度和机台限制有关。

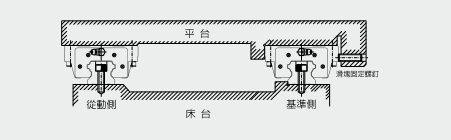

1.基准轨与从动轨

当非互换型线性滑轨配对使用时,基准轨侧边基准面精度较从动轨高,可作为床台安装承靠面。


2.床台受到震动及冲击力作用,且要求高刚性、高精密安装。

1)固定方式

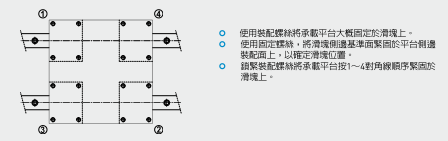

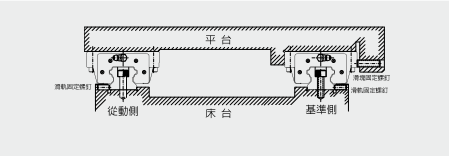

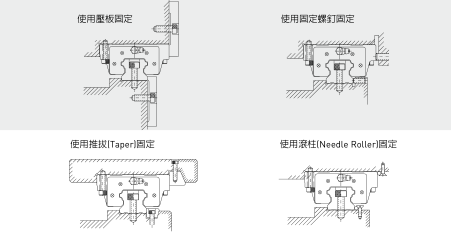

当床台受到振动、冲击力的作用时,滑轨及滑块很可能偏离原来的固定位置,而影响精度。为避免发生类似的状况,建议使用下图所列的四种固定方式固定滑轨及滑块,以确保机台的运行精度。


2)滑軌安裝

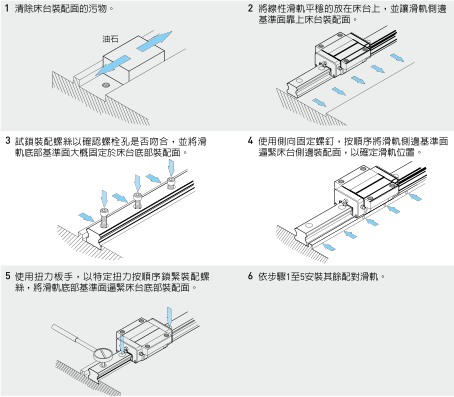

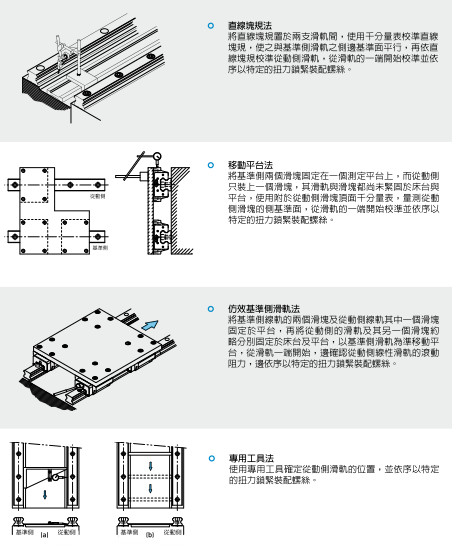

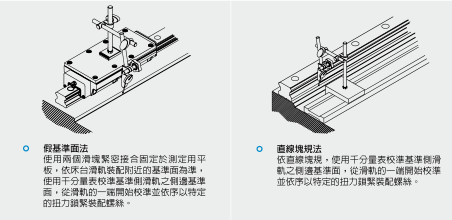

3)滑块安装

0
3

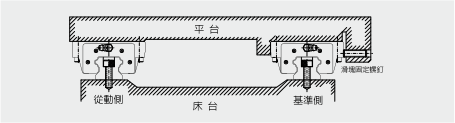

滑轨无侧向固定螺钉的安装

在无固定螺钉的安装例中为确保从动侧滑轨与基准侧滑轨间的平行度,滑轨可依下列所示安装,而滑块的安装则与前述范例相同。

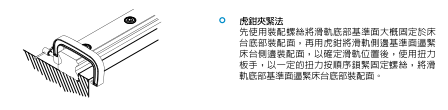

1)基准侧滑轨的安装

2)从动侧滑轨的安装

0
4
滑轨无侧向定位装配面的安装

在无侧向定位装配面的安装例中为确保从动侧滑轨与基准侧滑轨间的平行度,滑轨可依下列所示安装,而滑块的安装则与前述范例相同。


1)基准侧滑轨的安装

2)从动侧滑轨的安装

与无侧向固定螺钉安装例所列的方法相同。


0
5
线性滑轨安装注意事项

1.线性滑轨产品在出货前,均涂布适量的防绣油,安装使用前请先擦拭滑轨的防绣油,才可移动滑块。

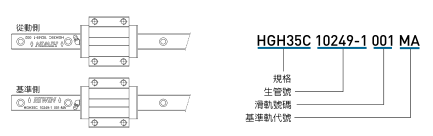

2. 确认基准轨与从动轨:当非互换型线性滑轨配对使用时,需注意基准轨与从动轨之差异。基准轨侧边基准面精度较从动轨高,可作为床台安装承靠面。基准轨上有刻上MA之记号。而且,双轨配对使用时,基准轨编号为奇数,而从动轨之滑轨编号为偶数,安装时请依照符号的指示,按顺序进行安装(例如:001与002配对、003与004配对…),如图一所示。如为多轨安装,请以此类推。

3. 确认安装基准面:滑轨基准面为HIWIN字样旁箭头所指的侧边平面(B);而滑块基准面则为经过研磨的光滑表面(D)。(如图二)
